本機器是一體式智能型切割和研磨設備：取樣后夾持在專用家具商實現全自動切割與研磨,特別適合各種小零件內部組織結構狀況分析，適合各種焊接（包括電焊，電阻焊，激光焊，氬弧焊，錫焊，超聲波焊接等）以及鉚壓等各種連接方式后產品的內部分析。產品適用范圍范圍直徑0-30mm。 該系統適合電子、電器、塑膠、五金、航空航天、新能源、光伏儲能、醫療、鑄造等產業的金相剖面切割研磨要求。配合相應的顯微鏡，可以實現涂鍍層膜厚分析，嵌件/焊接件熔深分析空隙分析，材料的組織結構分析等,與傳統的切割機+鑲嵌機+磨拋機比較，效率高，成本小，對試驗員的依賴性小，工作強度低等優點。
一、TCM-5000用途： 本金相切割研磨機是一體型觸摸屏式金相切割和研磨儀：分為水冷式精密自動切割與自動研磨。適用切割范圍 0-30mm。該系統適合汽車業、家電業、電子業、航空航天等領域金屬、非金屬、半導體、芯片、LED封裝等剖面切割研磨技術要求。
二、系統特點(Characteristic)
1．無需樹脂凝固
以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時?，F(xiàn)在本產品不需樹脂凝固，通常制作一個樣品10分鐘左右即可完成。
2．全自動切割研磨一體機

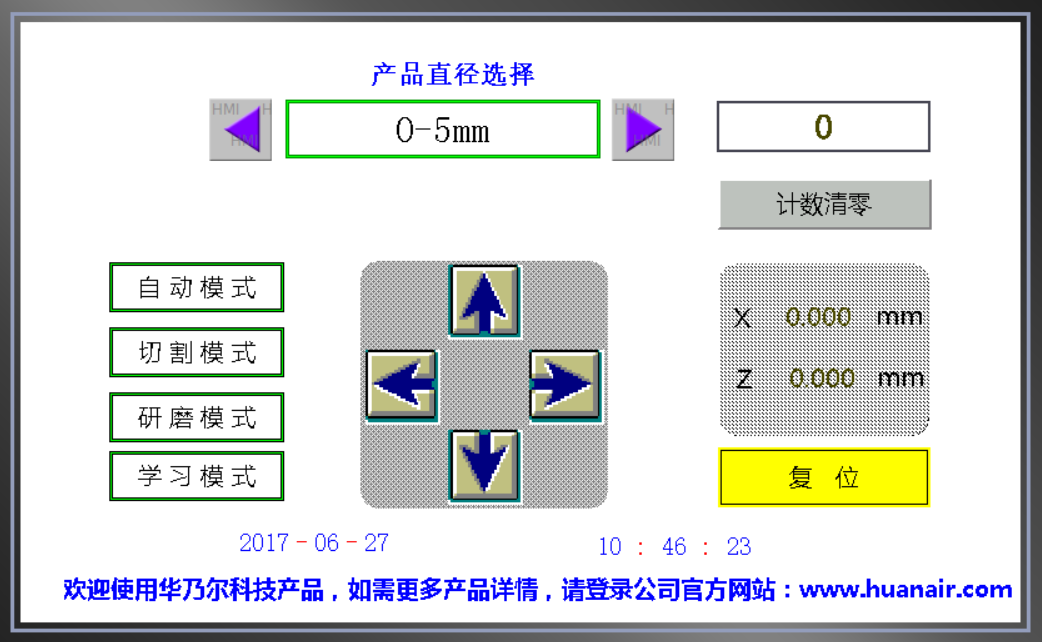

本切割研磨一體機可以實現精密切割研磨，全程水冷，有四種模式，包括自動模式，切割模式，研磨模式，以及《學習模式》，該模式可以看圖操作（行業獨家）；甚至可以客戶自定義設置參數，進行個性化切割研磨；切割位置任意設置。定位精度5um以內，無損傷切割及磨拋。

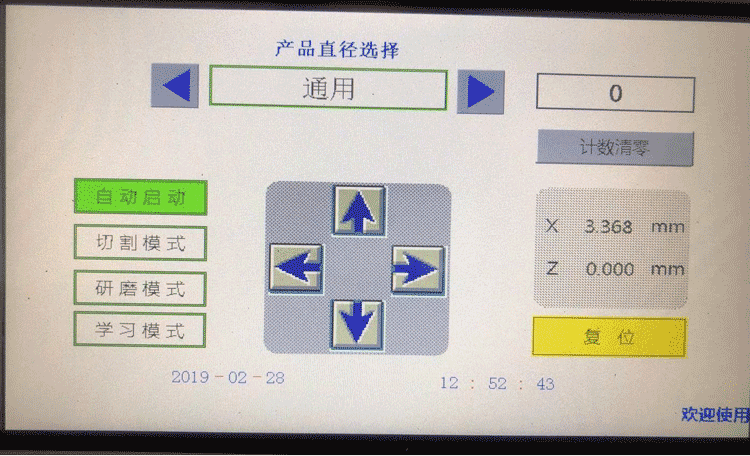

3.切割及研磨機臺7寸觸摸屏截面，中英文雙語言，操作無壓力

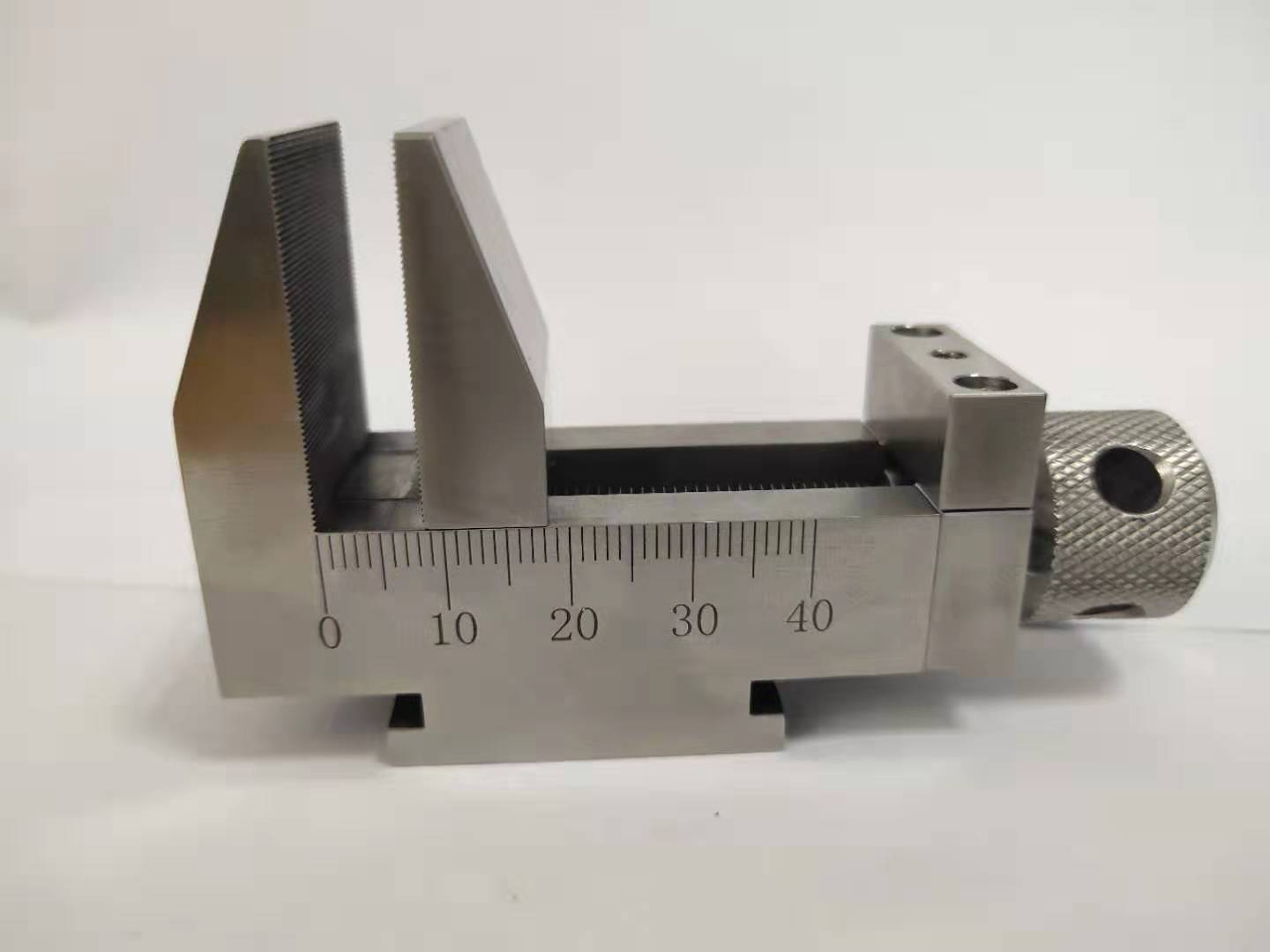

4．專用夾具可對應各種尺寸的樣品
精美的不銹鋼材料夾具（不易磨損），鏤空產品上端，細牙緊密夾持，耐腐蝕；
三、系統結構及配置(System Structure)
1. 德國SEW電機大功率精密切割電機（可實現斷電停止及來電續切功能）；日本信濃（Shinano）精密研磨及自動升降電機；
2.彩色高清7寸觸摸屏控制
3.日本米思米（Misumi）滾珠絲杠及臺灣上銀滑軌；
4.X軸日本信濃（Shinano）電機；
5.適用范圍：0-30mm，定位精度0.01mm
6.電源：AC100V~AC240V，功率：2500W
7.精密切割范圍：30*30mm或者直徑≤30mm
8.精密切割片:Φ150X1.0mm
9.研磨砂紙：Φ150mm/1500#（或2000#選配）。
