?、設備簡介
1.1名稱：氣密性檢測儀
1.2規格型號：ATQD520
1.3尺寸：450*260*260mm
1.4重量：13KG

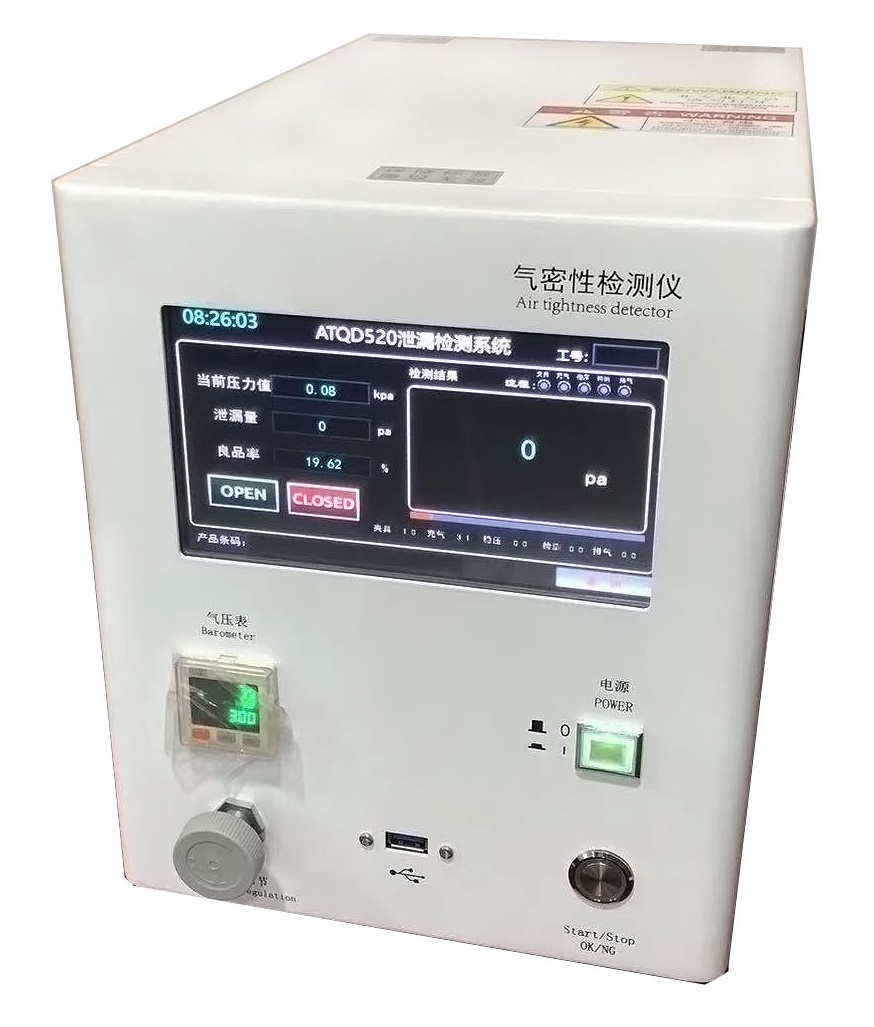

1.5設備結構和示意圖
?、設備適用范圍和功能特點
2.1適用范圍：適用于電子產品氣密測試。
2.2功能特點：
? 中文界面，通用性強；
? 具有手動測試模式，方便調節
? 顯示分辨率<1pa>，精度靈敏；
? 串口有RS485、USB等通信功能；
? USB數據輸出，可直接將檢測數據寫入U盤；
? 100組測試程序保存，方便按不同的產品，產品調用對應的測試程序；
三、設備技術參數
可測最小泄漏值 | ≥1pa |
測試壓力范圍 | 3~150kpa |
最大分辨率 | 1pa |
壓力調節范圍 | 3~150kpa |
調節精度 | 0.2%F.S |
高低壓切換 | 無 |
環境漂移修正 | 有 |
最大程序組合數 | 100組 |
歷史記錄保存 | 有，1萬條 |
CSV格式數據輸出 | 有 |
USB接口 | 1個 |
RS485接口 | 選購 |
MODBUS協議 | 支持 |
TCP/IP協議 | 支持 |
CAN總線協議 | 支持 |
外部輸出點數 | 4路繼電器 |
外部輸入點數 | 4路NPN輸入 |
最大設定時間 | 3200秒 |
測試界面顯示 | 數字界面 |
系統語言 | 中文 |
四、附屬資料

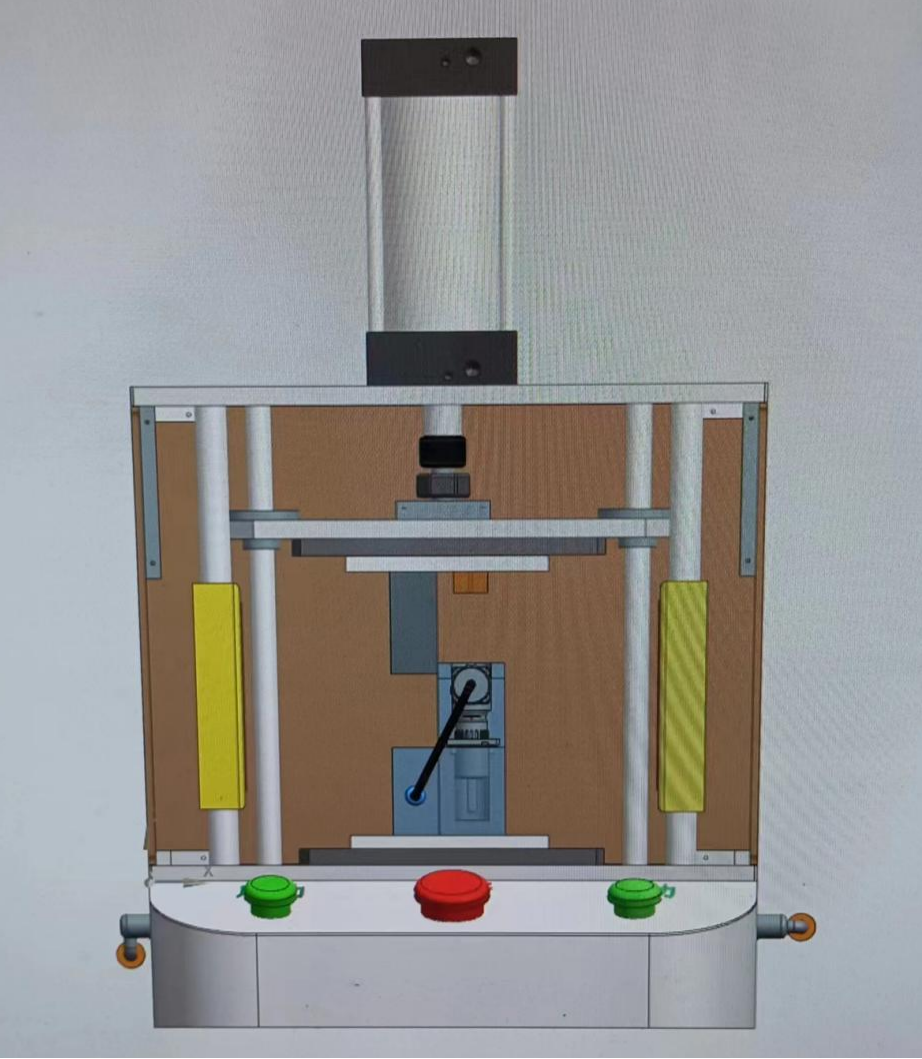

氣動治具
4.1配置清單
項目 | 序號 | 品名 | 用途 | 是否易損 |
軟件類 | 1 | 檢測執行單元 | 信號輸入 | 否 |
2 | 高精度采樣分析單元 | 高速采樣 | 否 | |
3 | 運算處理單元 | 數據計算 | 否 | |
4 | 壓力調整單元 | 調壓處理 | 否 | |
5 | 功能擴展單元 | 大漏提前判定 | 否 | |
6 | 歷史記錄單元 | 存儲并顯示歷史記錄 | 否 | |
7 | 條碼掃描單元（選購） | 使得測試結果和產品匹配 | 否 | |
9 | 工裝調試單元 | 控制工裝 | 否 | |
10 | 程序參數設置單元 | 控制測試程序 | 否 | |
11 | 上位機單元（選購） | 同步測試結果到服務器 | 否 | |
12 | 高低壓切換單元 | 切換測試的壓力 | 否 | |
13 | 循環測試次數設置單元 | 設置循環測試次數 | 否 |
項目 | 序號 | 品名 | 用途 | 是否易損 |
軟件類 | 1 | 檢測執行單元 | 信號輸入 | 否 |
2 | 高精度采樣分析單元 | 高速采樣 | 否 | |
3 | 運算處理單元 | 數據計算 | 否 | |
4 | 壓力調整單元 | 調壓處理 | 否 | |
5 | 功能擴展單元 | 大漏提前判定 | 否 | |
6 | 歷史記錄單元 | 存儲并顯示歷史記錄 | 否 | |
7 | 條碼掃描單元（選購） | 使得測試結果和產品匹配 | 否 | |
9 | 工裝調試單元 | 控制工裝 | 否 | |
10 | 程序參數設置單元 | 控制測試程序 | 否 | |
11 | 上位機單元（選購） | 同步測試結果到服務器 | 否 | |
12 | 高低壓切換單元 | 切換測試的壓力 | 否 | |
13 | 循環測試次數設置單元 | 設置循環測試次數 | 否 | |
硬件類 | 1 | 精密調壓閥（1個） | 調節測試壓力 | 否 |
2 | 閥島 | 控制測試氣體的動作 | 否 | |
3 | 壓力傳感器（1個） | 將壓力轉換成電信號 | 否 | |
4 | 7寸觸摸屏 | 人機交互界面 | 否 | |
5 | 控制電路板 | 承載軟件功能 | 否 | |
6 | 電源 | 供應穩定的電源 | 否 | |
7 | 過濾器 | 過濾油和水汽 | 否 | |
8 | 啟動/停止開關 | 控制啟動和停止 | 否 |
更多型號可選
